1.吸油過濾器結構

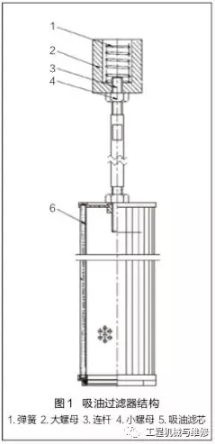

中大型液壓挖掘機液壓油箱吸油過濾器與主泵吸油口連接，其底部與液壓油箱箱體底部的法蘭座連接，其頂部與箱體頂端的法蘭套筒連接。吸油過濾器主要由彈簧1、大螺母2、連桿3、小螺母4、吸油濾芯5等組成，如圖1所示。
隨著挖掘機工作時間的增加，吸油濾芯5上的異物會逐漸增多，可造成吸油阻力增大。為了防止吸油濾芯5吸油阻力過大，使其保持足夠的通流能力，需定期對其進行清洗或更換。
2.存在的問題
中大型液壓挖掘機液壓油箱吸油過濾器安裝方法存在以下3個問題：一是吸油過濾器連桿較長，安裝時難以對準安裝座，容易發生安裝不到位現象，造成吸油過濾器無法正常工作，且給清洗、更換吸油濾芯帶來麻煩;二是液壓油箱內油液較多，挖掘機工作時油箱內的液壓油會產生劇烈晃動，容易發生吸油過濾器脫落、濾芯被沖破等故障，造成液壓油污染;三是由于液壓油箱容積較大、制作油箱的鋼板較薄，吸油過濾器堵塞后，液壓油箱容易產生吸扁與鼓脹現象。
3.改進措施
(1)技術方案

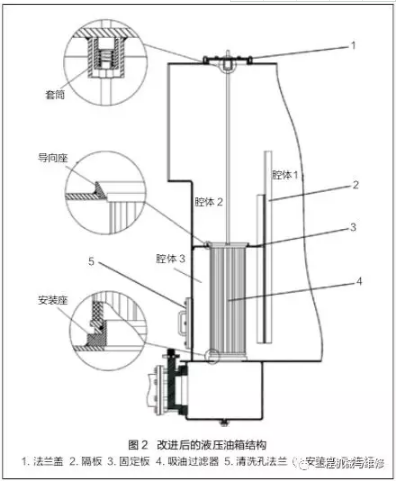

改進后的液壓油箱由法蘭蓋1、隔板2、固定板3、吸油過濾器4、清洗孔法蘭5、安裝座6、連桿7以及箱體等組成，如圖2所示。其中隔板2和固定板3焊接在箱體內側;法蘭蓋1上焊有套筒，固定板3上焊有導向座;油箱底部的安裝座6、法蘭蓋1和導向座的中心為1條垂直中心線。在吸油過濾器4對應部位的油箱箱體上制作了清洗孔，清洗孔上安裝了清洗孔法蘭5。
(2)安裝方法

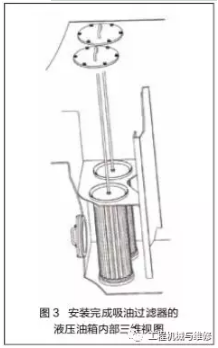

吸油過濾器4由安裝座6、固定板3、法蘭蓋1上的套筒進行固定，其安裝方法如下:首先，將帶有連桿7的吸油過濾器4從法蘭蓋1處放入液壓油箱，并經固定板3上的導向座向下放置到安裝座上;其次，矯正吸油過濾器4位置，將吸油過濾器4定位在安裝座6上;最后，通過清洗孔法蘭5處觀察吸油過濾器4安裝到位后，安裝法蘭蓋1，通過法蘭蓋1上的套筒和連桿7將吸油過濾器4固定住。安裝完成吸油過濾器的液壓油箱內部三維視圖如圖3所示。
4.特點
改進后的液壓油箱有以下4個特點:
一是隔板和固定板將液壓油箱分為3個較小腔體，每個腔體內的容積較小，減小了箱體內液壓油的晃動，減輕了液壓油對吸油濾芯的沖擊，增加了液壓油箱箱體的結構強度;
二是固定板和安裝座將吸油過濾器固定在箱體內，有效防止吸油過濾器脫落;
三是固定板上的導向座在安裝吸油濾芯時，起到導向作用，便于安裝吸油過濾器;
四是增設了清洗孔法蘭5，便于清洗和更換吸油濾芯。
